ป้ายความปลอดภัย















































































































































































































. .ป้ายสัญญาณไฟจราจร LED ระบบพลังงานแสงอาทิตย์

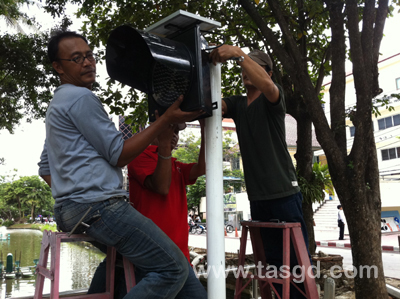

....สัญญาณไฟจราจรแบบกระพริบพลังงานแสงอาทิตย์

รายละเอียดของ สัญญาณไฟจราจรแบบกระพริบพลังงานแสงอาทิตย์ สำหรับติดตั้งตามทางร่วม ทางแยกต่างๆ สามารถกระพริบได้ทั้งกลางวันกลางคืน ติดตั้งสะดวก ระยะมองเห็นมากกว่า 1 กม.

คุณสมบัติทั่วไป
1. ไฟกระพริบจราจรแบบใช้แผงโซล่าเซลล์บอกสัญญาณด้วยไฟสีเหลือง ติดตั้ง บน เสาเหล็กกลม
สีดำ ขนาด 3 -4 นื้ว แข็งแรง ทนต่อสภาพดินฟ้าอากาศเมืองไทย
2. เป็นโคมที่ใช้กับแหล่งจ่ายไฟกระแสตรงขนาด 12 VDC.
3. ขณะโคมไฟทำงานปกติความถี่ในการกระพริบอยู่ระหว่าง 20-60 ครั้งต่อนาที
4. สามารถกระพริบได้ไม่น้อยกว่า 36 ชั่วโมงขณะไม่มีแสงอาทิตย์ส่อง
5. มีวงจรควบคุมกระแสไฟฟ้าในการทำงานของดวงโคมให้กระพริบและสามารถปรับความเร็ว
6. ในการกระพริบให้เป็นไฟแฟล็ชได้ ควบคุมด้วยไมโครคอนโทรลเลอร์ ความเร็ว ไม่น้อยกว่า 4 MHz.

คุณสมบัติเฉพาะด้านเทคนิค แผงโซล่าเซลล์
1. แผงโซล่าเซลล์ชนิด Poly Crytalline Siligon ให้กำลังไฟฟ้าขนาด 5 วัตต์ หรือ 10 วัตต์ เลือกได้
2. แรงดันไฟฟ้าสูงสุด 17 โวลท์
3. กระแสไฟฟ้าสูงสุด 0.36 โวลท์
4. กระแสไฟฟ้าลัดวงจร 0.39 โวลท์
5. แรงดันไฟฟ้าวงจรเปิด 21.5 โวลท์
6. มีวงจร By Pass Diods ภายในกล่องสายไฟ เพื่อป้องกันการต่อสายไฟสลับขั้ว
7. กรอบแผงที่ใช้ทำจากอลูมิเนียม แข็งแรง น้ำหนักเบา ไม่เป็นสนิม
8. ภายในแผงเซลล์แสงอาทิตย์มีการผนึกด้วยสารกันความชื้น ด้านหน้าปิดทับด้วยกระจกอย่างดี
8. แผงโซล่าเซลล์สามารถปรับทิศทางเพื่อรับแสงอาทิตย์ได้รอบด้าน
9. แผงโซล่าเซลล์มีขนาด (L*W*H) 285*245*21 mm. น้ำหนักไม่เกิน 1 กก.
ดวงโคมไฟกระพริบ
1. โคมไฟขนาดเส้นผ่าศูนย์กลาง 300 มม. บรรจุหลอดไฟชนิด Led 5 mm.จำนวน 161,180,190 หลอด ( ระบุจำนวนหลอดอย่างใด อย่างหนึ่ง )
2. ตัวโคมผลิตจากวัสดุโพลิคาร์บอเนตคุณภาพดี แข็งแรง ทนทาน
3. มีอุปกรณ์สร้างสัญญาณไฟกระพริบภายในโคม และปรับจังหวะของการกระพริบได้
4. อายุการใช้งานของหลอดไฟไม่น้อยกว่า 100,000 ชั่วโมงใช้งาน
5. ใช้พลังงานไฟฟ้าจากแบตเตอรี่ในเวลากลางคืนโดยอัตโนมัติ

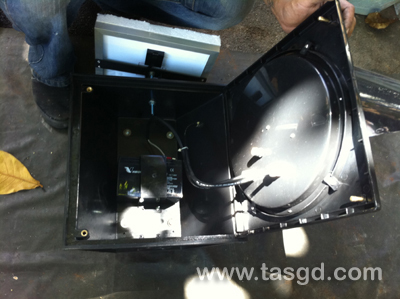

6. ภายในกล่องโคมสามารถบรรจุแบตเตอรี่ ขนาด 12 V. 7.2 Ah. และอุปกรณ์ควบคุมได้อย่างดี
7. แบตเตอรี่ที่ใช้เป็นแบตเตอรี่ชนิดแห้ง และมีระบบประจุไฟฟ้าให้กับแบตเตอรี่
8. ติดตั้งบนเสาเหล็กกลมสีดำแบบกันสนิม

....ป้ายเขตโรงเรียนพลังงานแสงอาทิตย์

รายละเอียดของ ป้ายเขตโรงเรียนพลังงานแสงอาทิตย์ สำหรับติดตั้งเพื่อเตือนให้ระวังหรือลดความเร็ว ในเขตบริเวณไกล้โรงเรียน ใช้พลังงานแสงอาทิตย์ สามารถกระพริบเตือนตลอดทั้งกลางวันกลางคืน

คุณสมบัติทั่วไป

1. ขนาดป้ายเป็นรูปสามเหลี่ยมกว้าง 60ซม.สูง 50 ซมทำจากวัสดุ อลูมินัม 2 มม.พื้นป้ายเป็นสติ๊กเกอร์สะท้อนแสงสีเหลือง ชนิด Diamond Grade

2. ส่วนล่าง เป็นเหล็กชุบกันสนิม ทาทับด้วยสีดำ ติด LED ตรงมุมทั้งสี่ และตรงกลางติด Stricker สะท้อนแสงสีเหลือง ขนาด 30 x 60 ซม.

3. ติดตั้งบนเสา 3 นิ้ว สูง 3-4 เมตร

4. มี LED แนบ Super Bright 5 mm. 144 ดวง สีส้ม อยู่บนแผงทั้งหมด 4 แผง อยู่บริเวณมุมทั้ง 4 ของป้ายส่วนล่าง เรียงเป็นแถว โดยเรียงจากซ้ายไป

ขวา 6 ดวง จากบนไปล่าง 6 แถว (แต่ละแผงมี 36 ดวง)อายุการใช้งาน LED100,000 ชม.

5. มีกล่องกันน้ำบรรจุแบตเตอรี่ และมีอุปกรณ์สร้างสัญญาณไฟกระพริบ ความถี่ 20-60 ครั้งต่อนาที (ปรับได้)

6. แผ่น Solar cell เป็นแผ่นขนาด 5w. แรงดันไฟออกระหว่าง 17-20 V. dc. ติดตั้งอยู่บนหัวเสา

7. แบตเตอร์รี่เป็นแบบแห้ง(Lead Acid) 12 V. dc. 7.5 Ah สำรองไฟในสภาพไม่มีแสงอาทิตย์ได้ 3 วัน

8. มีระบบควบคุมการประจุ การชาร์ท เพื่อยืดอายุการใช้งานของแบตเตอรี่

9. รับประกันสินค้า 1 ปี

....ป้ายระวังคนข้ามถนน

รายละเอียดของป้าย

1. ขนาดป้ายเป็นรูปสามเหลี่ยมกว้าง 60ซม.สูง 50 ซมทำจากวัสดุ อลูมินัม 2 มม.พื้นป้ายเป็นสติ๊กเกอร์สะท้อนแสงสีเหลือง ชนิด Diamond Grade

2. ส่วนล่าง เป็นเหล็กชุบกันสนิม ทาทับด้วยสีดำ ติด LED ตรงมุมทั้งสี่ และตรงกลางติด Stricker สะท้อนแสงสีเหลือง ขนาด 30 x 60 ซม.

3. ติดตั้งบนเสา 3 นิ้ว สูง 3-4 เมตร

4. มี LED แนบ Super Bright 5 mm. 144 ดวง สีส้ม อยู่บนแผงทั้งหมด 4 แผง อยู่บริเวณมุมทั้ง 4 ของป้ายส่วนล่าง เรียงเป็นแถว โดยเรียงจากซ้ายไป

ขวา 6 ดวง จากบนไปล่าง 6 แถว (แต่ละแผงมี 36 ดวง)อายุการใช้งาน LED100,000 ชม.

5. มีกล่องกันน้ำบรรจุแบตเตอรี่ และมีอุปกรณ์สร้างสัญญาณไฟกระพริบ ความถี่ 20-60 ครั้งต่อนาที (ปรับได้)

6. แผ่น Solar cell เป็นแผ่นขนาด 5w. แรงดันไฟออกระหว่าง 17-20 V. dc. ติดตั้งอยู่บนหัวเสา

7. แบตเตอร์รี่เป็นแบบแห้ง(Lead Acid) 12 V. dc. 7.5 Ah สำรองไฟในสภาพไม่มีแสงอาทิตย์ได้ 3 วัน

8. มีระบบควบคุมการประจุ การชาร์ท เพื่อยืดอายุการใช้งานของแบตเตอรี่

9. รับประกันสินค้า 1 ปี

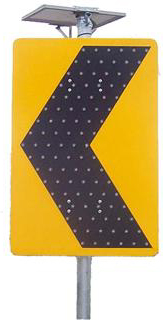

....ป้ายเซปร่อนกระพริบพลังงานแสงอาทิตย์

รายละเอียดของป้ายเซปร่อนกระพริบพลังงานแสงอาทิตย์

สำหรับติดตั้งบริเวณทางโค้ง หรือบริเวณที่ไฟฟ้าเข้าลำบาก
โดยไม่ต้องลากสายไฟไปยังจุดติดตั้ง
ป้ายสัญญาณกระพริบที่ใช้กับแหล่งจ่ายไฟกระแสตรงขนาด 12 VDC
ทำงานโดยรับพลังงานแสงอาทิตย์จากแผงโซล่าเซลล์ ( Solar Cell )
ป้ายไฟกระพริบทำงานปรับ ความถี่ในการกระพริบตั้งแต่ 20-60 ครั้งต่อนาที
สามารถกระพริบทำงานไม่น้อยกว่า 48 ชั่วโมง ขณะไม่มีแสงอาทิตย์
มีวงจรควบคุมการทำงานของป้ายให้กระพริบและสามารถปรับความเร็วการกระพริบได้

รายละเอียดคุณสมบัติ ::

แผงโซลาร์เซลล์
แผงโซล่าร์เซลล์ ชนิด Poly Crystalline กำลังไฟฟ้าขนาด 10 watt
ความคาดเคลื่อนทางไฟฟ้าไม่เกิน 5 %
แรงดันไฟฟ้าสูงสุด 17 โวลท์
กระแสไฟฟ้าลัดวงจร 0.60 แอมป์ แรงดันไฟฟ้าวงจรเปิด 21.5 โวลท์
มีวงจร By Pass Diods ภายในกล่องสายไฟ ป้องกันการต่อสายไฟสลับขั้ว

ป้าย
ขนาดของป้ายไฟกระพริบไม่น้อยกว่า 60 x 60 - 60 x 75 เซนติเมตร
วัสดุป้ายทำจากสังกะสีหนาคุณภาพดี แข็งแรงทนทาน ไม่บุบสลายง่าย
ภายในแผ่นป้าย บรรจุหลอด LED จำนวนไม่น้อยกว่า 90 หลอด

หลอด LED
ความเข็มของการส่องสว่างของหลอด LED ไม่น้อยกว่า 700,000 mcd.
ระยะการมองเห็นไม่น้อยกว่า 500 เมตร
สีของหลอด LED สีแดง,สีเหลือง ( ขนาด 5 mm. - 10 mm.)
อายุการใช้งานของหลอด LED ไม่น้อยกว่า 100,000 ชั่วโมง

แบตเตอรี่และชุดควบคุม
ด้านหลังป้ายไฟกระพริบมีกล่องสามารถบรรจุแบตเตอรี่และอุปกรณ์ควบคุม
มีสวิทซ์เปิดปิดการทำงานของป้ายไฟกระพริบ
มีอุปกรณ์สร้างสัญญาณไฟกระพริบภายในป้ายและปรับจังหวะการกระพริบ
แบตเตอรี่ ชนิด Lead acid ขนาด 12 V. กระแสไม่น้อยกว่า 9 Ah
มีระบบประจุไฟฟ้าให้กับแบตเตอรี่

. . .
